강관버팀보

products guide

  • 고강도 강관버팀보의 새로운 이름!

    MSTRUT®

    시공성, 안정성, 경제성을 함께 해결하십시오!

    MSTRUT®는 보다 경제적이고 안전하게 흙막이 공사를 수행할 수 있도록 설계 및 기술지원을 통해 ㈜엠스틸인터내셔널에서 공급하고 있습니다.

    강관공급:엠스틸인터내셔널
    • 지하차도, 지하철, 경전철, 교량기초, 수로암거 등의 흙막이 가시설 버팀보
    • 건축물지하층, 지하주차장, 지하상가 등의 흙막이 가시설 버팀보
    • 플랜트 구조물 지하층 흙막이 가시설 버팀보
  • MSTRUT® 이미지

고강도 강관버팀보[MSTRUT®]와 H형강 버팀보 비교

구분 고강도강관 버팀보(SHT460,Φ406.4x7t) H-형강 버팀보(H-300x300x10x15)
시공

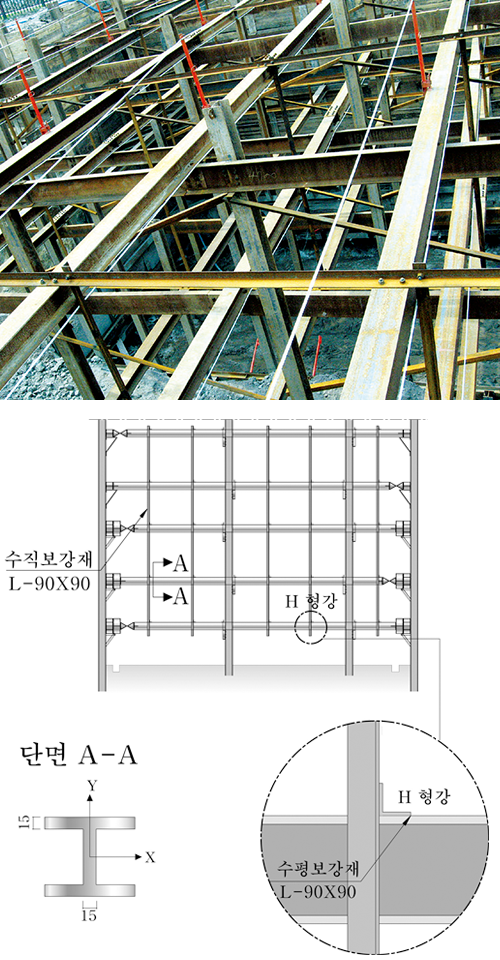

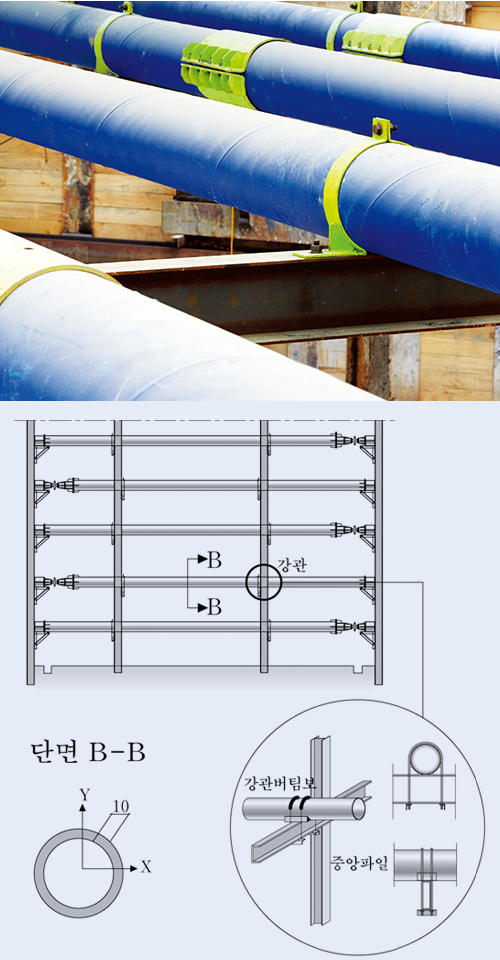

개념도		 고강도 강관버팀보 이미지 H형강 버팀보 이미지
구조적
안전성
  • 항복강도 : fy = 460 Mpa
  • 단면2차모멘트
    • Iy = 17.519cm⁴
    • Iz = 17.519cm⁴(약축이 없어 좌굴에 강함)
  • 단위중량 : 68.9kg/m(φ406.4x7t)
  • 구조적 안전성 우수, 지반 변위 감소
  • 강축, 약축 구분없어 유리한 단면형상 → 좌굴 및 비틀림 강성 우수
  • 버팀보 수평 간격 : 3 ~ 5m
  • 사용가능 최대 지간 : 16.8m
  • 항복강도 : fy = 275 Mpa
  • 단면2차모멘트
    • Iy = 20.400cm⁴
    • Iz = 6.750cm⁴ (약축방향은 좌굴에 약함)
  • 단위중량 : 94kg/m (H-300×300×10×15)
  • 구조적 안전성 보통
  • 이방성 단면으로 약축 방향 불리한 단면형상 → 좌굴 및 비틀림 강성 불량
  • 버팀보 수평 간격 : 2 ~ 3m
  • 사용가능 최대지간 : 7.5m
시공성
  • 보강재(bracing) 불필요 → 작업자 설치, 철거작업 없어 안전 확보
  • 작업 공간 확보 유리 → 공기 단축
  • 중간말뚝 감소로 슬래브 보강 최소화 → 품질 확보
  • 수평 및 수직 보강재(bracing) 필요 → 작업자 설치, 철거시 안전 사고 우려 됨
  • 작업 공간 확보 난이 → 공기 지연
  • 중간말뚝 증가로 슬래브 보강 다수 발생 → 품질 저하
경제성
  • 개략공사비 : H형강 대비 80%
  • 개략공사비 : 100%
검토 결과
  • 구조적 안전성과 경제성이 유리한 고강도 강관버팀보를 적용함
  • 가시설 및 구조물의 시공성과 공기단축에 유리한 고강도 강관버팀보 공법을 채택함

(옆으로 스크롤시 내용을 더 확인할 수 있습니다.)

MSTRUT® 및 H형강버팀보 좌굴길이별 허용축력 비교표

강재규격 좌굴길이
(m)		 허용축력
(ton)		 축방향
압축응력
(Mpa)		 허용축방향
압축응력
(Mpa)		 휨
압축응력
(Mpa)		 허용
휨압축응력
(Mpa)		 합성응력 허용축력
대비
D406.4×7t
w=68.9kg/m
항복강도
460Mpa		 9 119 149 208 59 348 0.99 138%
10 96 123 188 73 349 0.99 133%
11 75 99 168 88 349 0.99 136%
12 57 79 150 104 350 0.99 154%
13 43 63 134 123 350 0.99 195%
14 31 49 121 142 350 0.99 388%
D406.4×12t
w=117kg/m
항복강도
460Mpa		 9 237 168 206 35 351 0.99 276%
10 200 143 186 44 351 0.99 278%
11 165 119 166 53 351 0.99 300%
12 134 98 148 63 351 0.99 362%
13 110 82 133 73 351 0.99 500%
14 89 68 119 86 351 0.99 1113%
H-300×300×10×15
w=94kg/m
항복강도
275Mpa		 9 86 82 121 37 155 0.99 100%
10 72 70 121 46 150 0.99 100%
11 55 56 117 56 144 0.99 100%
12 37 41 108 66 139 0.99 100%
13 22 28 98 78 133 0.99 100%
14 8 17 89 90 128 0.99 100%
H-300×305×15×15
w=106kg/m
항복강도
275Mpa		 9 97 81 118 35 156 0.99 113%
10 83 71 118 43 151 0.99 115%
11 64 56 113 53 145 0.99 116%
12 44 42 103 63 140 0.99 119%
13 28 30 93 73 135 0.99 127%
14 13 19 85 85 129 0.99 163%

(NOTE). 휨 압축응력 산정시 버팀보의 수직하중을 5kN/m로 계산 하였음
