시공사례

construction case

  • 광명~서울 고속도로

    광명~서울 고속도로

    민간투자사업 4공구

    시공사
    코오롱글로벌 주식회사
    위치
    서울시 강서구 방화동
    굴착면적
    총 3,460m
    굴착깊이
    G.L(-) 11.902M ~ G.L(-) 29.907M
    흙막이공법
    H-PILE + 토류판 / 고강도 강관버팀보(Φ406.4-7t)
    적용효과 및 특징
    • 버팀보 수평간격 3.0m
    • 버팀보 사용량 2,991톤(고강도 강관)
  • 삼성~동탄 광역급행철도

    광역급행철도

    삼성~동탄(4,5공구)

    시공사
    한진중공업(4공구), 남광토건(주)(5공구)
    위치
    경기도 용인시 기흥구 보정동 519-2
    굴착면적
    약 3,423㎡
    굴착깊이
    E.L+154.860m ~ E.L+157.860m
    흙막이공법
    H-PILE + 강재토류판 / 고강도 강관버팀보(Φ406.4-7,12t)
    적용효과 및 특징
    • 버팀보 수평간격 3.0m
    • 버팀보 사용량 1,728톤(고강도 강관)
  • 생활폐기물 자동집하시설공사

    생활폐기물 자동집하시설공사

    송도 6,8공구

    시공사
    삼호
    위치
    인천광역시 연수구 송도동 313-1
    굴착면적
    1,313 ㎡
    굴착깊이
    G.L(-)11.35 ~ G.L(-)12.55m
    흙막이공법
    CIPΦ600 / 고강도 강관버팀보(Φ406.4-12t)
    적용효과 및 특징
    • 버팀보 수평간격 2.0m
    • 버팀보 사용량 291톤(고강도 강관)
  • 양재천 우안도로 개설공사

    양재천 우안도로

    개설공사

    시공사
    남광토건(주)
    위치
    서울시 서초구 양재동 (양재천)
    굴착면적
    총 530m
    굴착깊이
    G.L(-)3.40 ~ G.L(-)16.85m
    흙막이공법
    SHEET PILE / 고강도 강관버팀보(Φ406.4-7,12t)
    적용효과 및 특징
    • 버팀보 수평간격 3.0m
    • 버팀보 사용량 750톤(고강도 강관)
  • 강남순환 도시고속도로 건설공사(4공구)

    강남순환 도시고속도로

    건설공사(4공구)

    시공사
    롯데건설
    위치
    경기도 광명시 소하동
    굴착면적
    연장 560m
    굴착깊이
    G.L(-) 3.45M ~ 19.46M
    흙막이공법
    SHEET PILE / 고강도 강관버팀보(Φ406.4-7t)
    적용효과 및 특징
    • 버팀보 수평간격 3.0m
    • 버팀보 사용량 587톤(고강도 강관)
  • 부산항 우암부두

    해양클러스터 기반시설 설치공사

    시공사
    토영종합건설(주)
    위치
    부산광역시 남구 우암동
    굴착면적
    연장 450m
    굴착깊이
    G.L(-) 4.20M ~ 6.09M
    흙막이공법
    SHEET PILE / 고강도 강관버팀보(Φ406.4-12t)
    적용효과 및 특징
    • 버팀보 수평간격 5.0m
    • 버팀보 사용량 237톤(고강도 강관)
  • 신분당선 연장선

    한국철도시설공단

    신분당선 연장선

    (정자~광교) 민간투자사업

    시공사
    ㈜두산건설(1,5공구), ㈜대우건설(2공구), 대림산업㈜(3공구), GS건설㈜(4공구)
    위치
    경기도 성남시 분당 정자~수원시 광교 일대
    굴착면적
    총 12,800m
    굴착깊이
    FL(-)25m ~ FL(-)33m
    흙막이공법
    H-PILE + 강재 토류판 / 고강도 강관버팀보(Φ 406.4-7t)
    적용효과 및 특징
    • 버팀보 수평간격 : 2.5m
    • 버팀보 사용량 : 9,000 Ton(고강도 강관)
  • 호남고속철도

    한국철도시설공단

    호남고속철도

    1-2공구 노반시설공사(갈산터널)

    시공사
    ㈜삼성물산
    위치
    충남 연기군 동면 명학리 일대
    굴착면적
    연장 450m / 폭 27.3m
    굴착깊이
    FL(-)15.8m
    흙막이공법
    H-PILE + SHEET PILE 합성벽체 공법 / 고강도강관버팀보(Φ 406.4-12t)
    적용효과 및 특징
    • 버팀보 수평간격 : 2m
    • 버팀보 좌굴장 : 16.8m
    • 버팀보 사용량 : 815 Ton(고강도 강관)
  • 부전~마산 복선전철

    한국철도시설공단

    부전~마산 복선전철

    3공구 건설공사

    시공사
    ㈜삼성물산
    위치
    부산 강서구 대저2동 ~ 부산 강서구 범방동 일대
    굴착면적
    개착 BOX 380m, U-TYPE 507m
    굴착깊이
    GL(-)6.2m ~ GL(-)7.5m
    흙막이공법
    SHEET PILE + 고강도 강관버팀보(Φ 406.4-7t)
    적용효과 및 특징
    • 버팀보 수평간격 : 2m
    • 버팀보 사용량 : 165 Ton(고강도 강관)
  • 진접선(당고개~진접)

    한국철도시설공단

    진접선(당고개~진접)

    복선전철(1,3,4공구) 건설공사

    시공사
    SK건설(1공구), 고려개발(3공구), 포스코건설(4공구)
    위치
    경기도 남양주시 오남읍 일대
    굴착면적
    정거장2개소(연장 485m / 폭 25.9m)
    굴착깊이
    GL(-)20.82m ~ GL(-)21.10m
    흙막이공법
    H-PILE + 강재토류판 / 고강도 강관버팀보(Φ 406.4-7t)
    적용효과 및 특징
    • 버팀보 수평간격 : 3m
    • 버팀보 사용량 : 1,900 Ton(고강도 강관)
  • 위례지구 복정사거리

    한국토지주택공사

    위례지구 복정사거리

    입체교차로 건설공사

    시공사
    코오롱글로벌㈜
    위치
    서울시 강남구 세곡동 복정사거리 일대
    굴착면적
    연장 2,000m / 폭 30m
    굴착깊이
    GL(-)25m
    흙막이공법
    H-PILE 벽체 공법 / 고강도 강관버팀보(Φ406.4-7t, 12t)
    적용효과 및 특징
    • 버팀보 수평간격 : 5m
    • 버팀보 좌굴장 : 10m~12m
    • 버팀보 사용량 : 600 Ton(고강도 강관)

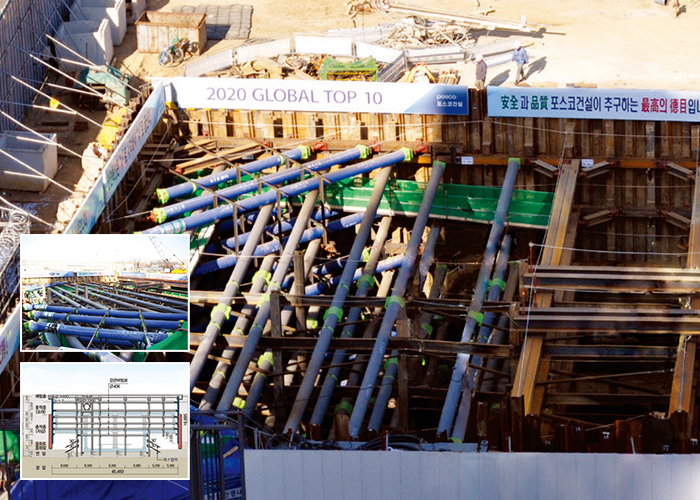

  • 서울 지하철

    서울시 도시기반시설본부

    서울 지하철

    921공구 건설공사

    시공사
    ㈜포스코건설
    위치
    서울시 송파구 방이동 올림픽공원 동2문
    굴착면적
    지하철 정거장 2개소 (연장 150m / 폭 46m)
    굴착깊이
    GL(-)24m
    흙막이공법
    SHEET PILE 벽체공법 / 고강도강관버팀보(Φ406.4-7t, 12t)
    적용효과 및 특징
    • 버팀보 수평간격 : 3m
    • 버팀보 좌굴장 : 11.5m
    • 버팀보 사용량 : 1,500 Ton(고강도 강관)
  • 명지지구

    부산광역시(건설본부)

    명지지구

    진입도로 건설공사

    시공사
    ㈜진흥기업
    위치
    부산 광역시 강서구 명지동 1502-4 인근
    굴착면적
    연장 600m / 폭 23m
    굴착깊이
    GL(-)8.5m ~ GL(-)14.3m
    흙막이공법
    개량형S.C.W + 고강도 강관버팀보(Φ406.4-7t)
    적용효과 및 특징
    • 버팀보 수평간격 : 4m
    • 버팀보 사용량 : 543 Ton(고강도 강관)
  • 대구 도시철도 1호선

    대구광역시 도시철도건설본부

    대구 도시철도 1호선

    서편연장 1공구

    시공사
    ㈜두산건설
    위치
    대구시 달성군 화원읍 일대
    굴착면적
    폭 32m
    흙막이공법
    H-PILE + 강재토류판 / 고강도 강관버팀보(Φ406.4-7t)
    적용효과 및 특징
    • 버팀보 수평간격 : 3.5m
    • 버팀보 사용량 : 313 Ton(고강도강관)
  • 인천 지하철 2호선

    인천도시철도

    인천 지하철 2호선

    (201,202,204,206공구) 건설공사

    시공사
    ㈜포스코건설(201, 206 공구), ㈜쌍용건설(202 공구), ㈜태영건설(204 공구)
    위치
    인천시 서구 왕길동 ~ 마전동
    굴착면적
    2,000m
    굴착깊이
    GL(-)15m ~ GL(-)25m
    흙막이공법
    H-PILE + 토류판 / 고강도 강관버팀보(Φ406.4-7t, 12t)
    적용효과 및 특징
    • 버팀보 수평간격 : 3m
    • 버팀보 최대길이 : 11m
    • 버팀보 사용량 : 1,900Ton(고강도 강관)
  • 수원~인천 복선전철

    한국철도시설공단

    수원~인천 복선전철

    (2-1,2-2공구) 건설공사

    시공사
    한일건설(2-1공구), 고려개발(2-2공구)
    위치
    수원시 권선구 오목천동, 고색동 일대
    굴착면적
    본선 연장 1.7km, 고색정거장
    굴착깊이
    GL(-)24m
    흙막이공법
    H-PILE+토류판 / 고강도 강관버팀보(Φ406.4-7, 12t)
    적용효과 및 특징
    • 버팀목 수평간격 : 2.8m
    • 버팀목 사용량 : 3,526 Ton(고강도 강관)
