연결부(500mm)
-
띠장접합부
-

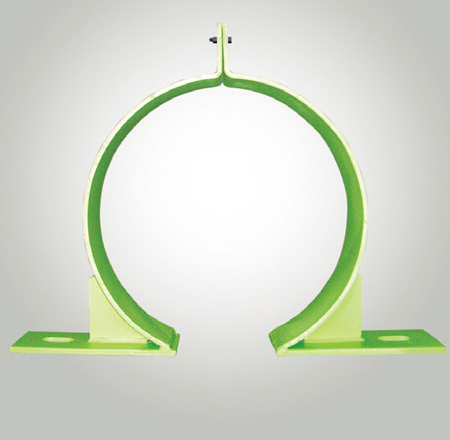

강관 고정밴드
연결부, 접합부, 강관 고정밴드
버팀보 설치, 부속 조립시 강관 본체의 손상이 없습니다.
강관 외측으로 덧씌우기형
강관에 구멍을 뚫을 필요 없음
현장작업 매우 용이
강관의 보강효과 발현
연결 및 접합시 구조성능 유지
MSTRUT®강관 단면 제원 (고강도 강관 & 일반 강관)
| 형식 | 외경(Ø) mm |
두께(t) mm |
단위중량(W) kg/m |
단면적(A) cm² |
단면2차 모멘트(lx=ly) cm⁴ |
단면개수(Zx=Zy) cm³ |
회전반경(r) cm |
|---|---|---|---|---|---|---|---|
| MSTRUT-07 | 406.4 | 7 | 68.9 | 87.83 | 17,519 | 862 | 14.12 |
| MSTRUT-12 | 406.4 | 12 | 117.0 | 148.70 | 28,900 | 1,430 | 14.00 |
(옆으로 스크롤시 내용을 더 확인할 수 있습니다.)
MSTRUT® 강재중량표 (SHT 460)
| 길이 | 규격 | |
|---|---|---|
| Φ 406.4×7t (68.9kg/m) | Φ 406.4×12t (117kg/m) | |
| L = 5m | 345 | 585 |
| L = 6m | 413 | 702 |
| L = 7m | 482 | 819 |
| L = 8m | 551 | 936 |
| L = 9m | 620 | 1,053 |
| L = 10m | 689 | 1,170 |
| L = 11m | 758 | 1,287 |
| L = 12m | 827 | 1,404 |
| L = 13m | 896 | 1,521 |
(단위 : kg)
